Human Machine Interfaces
Profesjonalne narzędzia do wizualizacji
Akcesoria
Akcesoria HMI
Akcesoria systemowe umożliwiają i rozszerzają zastosowanie systemu oraz ułatwiają uruchamianie.
Rozszerzenie systemu
Do rozszerzenia pamięci wewnętrznej można użyć standardowego typu pamięci Compact Flash (CF) lub Secure Disk (SD)
Przewody
Akcesoria takie jak przewody do programowania, USB i Ethernet, przewody PG/OP ze złączem diagnostycznym lub peryferia, a także szeroka gama różnych folii ochronnych wspierają wszechstronne zastosowanie systemów.
Dokumentacja techniczna
Więcej

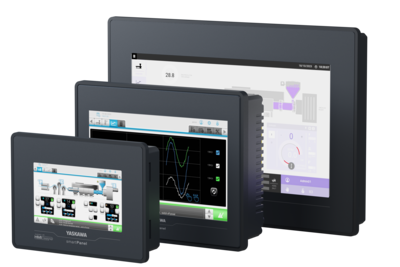

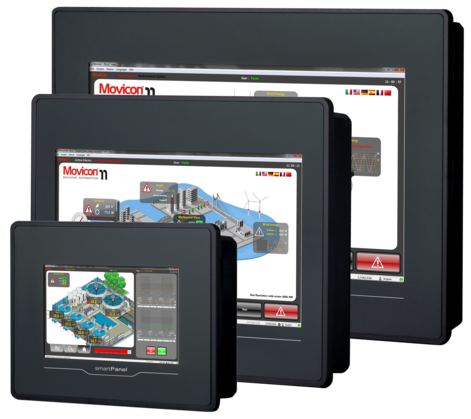

smartPanels
Panele smartPanel zostały optymalnie zaprojektowane dla aplikacji średniej wielkości. Oznaczają wysoką użyteczność i duże możliwości komunikacyjne. Dzięki wyposażeniu w oprogramowanie Movicon 11 Standard użytkownik jest praktycznie nieograniczony w obszarze znaczników, ekranów, receptur, alarmów itp.
Charakterystyka
- Wymiary wyświetlacza[cale] 4,3; 7 ;10
- Rozdzielczość [piksele] 480x272 ; 800x480; 1024x600
- Ekran dotykowy rezystywny
- Procesor ARM Cortex-A8 1GHz
- Interfejsy 1x RS232/422/485, 1x USB-A, 1x Ethernet
- wewn. czytnik RFID -
- Pamięć robocza [MB] 512
- Pamięć ładowania [GB] 4
- Gniazdo karty
- Obudowa plastikowa
- Ochrona Przód: IP 66 / Tył: IP 20
Wizualizacja – środowisko Movicon
- Wszechstronna, otwarta na kreatywność biblioteka grafik
- Edytowalna grafika wektorowa
- Przechowywanie danych procesowych oraz rejestratory danych z zarządzaniem opartym na obiektach
- Automatyczne sterowanie recepturami na podstawie relacyjnych baz danych lub plików tekstowych.
- Wyjątkowo skuteczna łączność przez zintegrowany sterownik I/O
- Specyfikacja integracji: OPC UA, DA i XML DA.
- Certyfikowana zgodność OPC
- Import danych z PLC
Panele serii "Professional"
Z panelami profesjonalnymi jesteś przygotowany na najbardziej wymagające zadania automatyki. Możesz wybierać z pośród wielu kombinacji aby idealnie dopasować panel do swoich potrzeb. Jeżeli masz inne preferencje co do platformy softwarowe’j nie jest to dla nas żaden problem. Nasze panele profesjonalne bez problemu pracuja z wizualizacjami innych dostawców. Możemy również spersonalizować panel do Twoich potrzeb - np. poprzez umieszczenie na nim logo Twojej
Charakterystyka
- Wymiary wyświetlacza 6.5” - 12”
- Typ wyświetlacza: TFT color
- Procesor: XScale 800 MHz
- Interfejsy: RS232, RS485, RS422, MPI, PROFIBUS-DP slave, Ethernet RJ45, USB-A, USB-B (w zależności od typu panelu)
- Pamięć: zintegrowana, również z kartą SD, MMC i rozszerzenie za pomocą kart CF
- Zawiera VIPA PLCTOOL: (umożliwoa upload/download program ze sterowników VIPA lub bazujących na Step7 odczyt bufora diagnostycznego, uruchomienie, zatrzymanie połączonego sterownika bez programatora)
- Zawiera system operacyjny Windows Embedded CE 6.0 Professional I system wizualizacji Movicon
Wizualizacja – środowisko Movicon
- Wizualizacja – środowisko Movicon
- Wszechstronna, otwarta na kreatywność biblioteka grafik
- Edytowalna grafika wektorowa
- Przechowywanie danych procesowych oraz rejestratory danych z zarządzaniem opartym na obiektach
- Automatyczne sterowanie recepturami na podstawie relacyjnych baz danych lub plików tekstowych.
- Wyjątkowo skuteczna łączność przez zintegrowany sterownik I/O
- Specyfikacja integracji: OPC UA, DA i XML DA.
- Certyfikowana zgodność OPC.
- Import danych z PLC

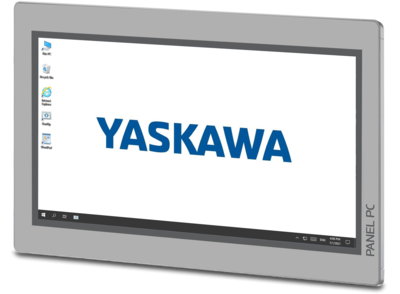

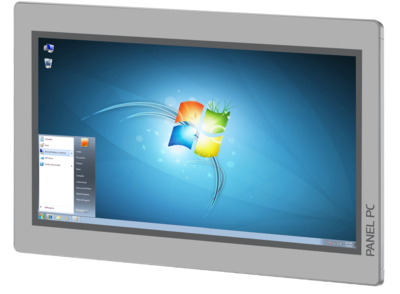

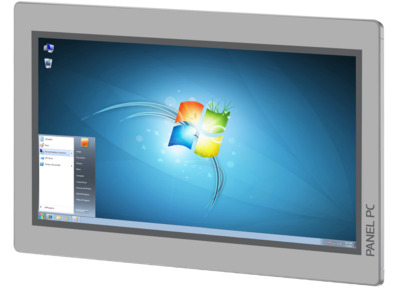

Panel PC
Z serią paneli Panel PC jesteś dobrze przygotowany do zadań sterowania i monitoringu. Łącząc najlepszą wydajność, wysoką dokładność i pojemnościową matrycę nasze panele Panel PC oferują najwyższe walory użytkowe przy małych gabarytach.Technologia procesorów Intel Atom, duża, zintegrowana pamięć robocza i rozdzielczości Full-HD w panelu Panel PC 21,5“ pozwala na wiele. Środowisko Windows, dobrze znane większości użytkowników, sprawia że nie trzeba uczyć nic nowego. Komputery panelowe mają też wiele użytecznych interfejsów a wysokiej jakości materiały użyte do produkcji sprawiają, że Twoja szafa sterująca wygląda nowocześnie i solidnie. Pre-instalowane systemy operacyjne Windows Embedded Compact 7, Windows Embedded Standard 7 lub Windows 10 IoT Enterprise odpowiadają ostatnim standardom w świecie PC. W kwestii platformy wizualizacyjnej możesz wybierać pomiędzy pre-instalowaną platformą Movicon lub własnymi narzędziami.
Wizualizacja – środowisko Movicon
- Wszechstronna, otwarta na kreatywnośćbiblioteka grafik
- Edytowalna grafika wektorowa
- Przechowywanie danych procesowych oraz rejestratory danych z zarządzaniem opartym na obiektach
- Automatyczne sterowanie recepturami na podstawie relacyjnych baz danych lub plików tekstowych.
- Wyjątkowo skuteczna łączność przez zintegrowany sterownik I/O
- Specyfikacja integracji: OPC UA, DA i XML DA.
- Certyfikowana zgodność OPC.
- Import danych z PLC
Wyświetlacz tekstowy
Wyświetlacze tekstowe są wykorzystywane do ustawiania i monitorowania parametrów procesowych w maszynach, fabrykach i budynkach.
TD 03 – wyświetlacz tekstowy
Kompaktowy wyświetlacz tekstowy VIPA TD 03 wyświetla określone teksty komunikatów wykorzystując technologię LCD z podświetleniem. Wejścia i wyjścia oraz parametry procesowe można ustawiać i zmieniać za pomocą klawiszy membranowych. Konfigurację komunikatów i bloku parametrów wykonuje się przy użyciu narzędzia TD-Wizard firmy VIPA. Menu może być wybrane w języku angielskim lub niemieckim. Wyświetlacz tekstowy jest przystosowany do połączenia z CPU VIPA 11x, 21x, 31x, 51x i S7-300/400 zaprojektowanymi przez firmę Siemens.

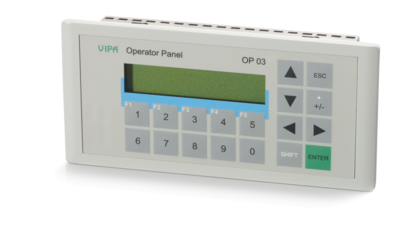

OP 03 – panel operatorski
Panel operatorski VIPA OP 03 jest szczególnie przystosowany do obsługi i monitorowania małych aplikacji w połączeniu z CPU VIPA 11x, 21x, 31x, 51x i CPU S7-300/400 firmy Siemens. Przez interfejs MPI można podłączyć maksymalnie siedem paneli operatorskich do jednego CPU oraz maksymalnie 2 CPU do panelu operatorskiego OP 03. Do zarządzania i przetwarzania powiadomień o stanie pracy i danych dostępna jest pamięć użytkownika 256 kB. Tworzenie projektów odbywa się za pomocą narzędzia VIPA OP-Manager lub Siemens ProTool.
CC 03 – Commander Compact
W VIPA Commander Compact CC 03 wbudowany jest PLC, programowany za pomocą Siemens STEP7. Oprócz pamięci użytkownika 128 kB CPU posiada pamięć programu 16/24/32 kB i pamięć ładowania 24/32/40 kB (w zależności od wersji) . Wbudowanych jest 16 wejść i wyjść. CC 03 można rozbudować o maksymalnie cztery moduły 100V lub 200V (obsługiwanych jest 160 wejść/wyjść cyfrowych lub maksymalnie 32 wejścia/wyjścia analogowe).
Charakterystyka
- Podświetlanie LCD
- Przyciski funkcyjne do parametryzacji
- Interfejs MPI
- Wielojęzyczność
- Proste w programowaniu i wykorzystaniu
- Wskaźnik statusu LED (CC03)
- Kompaktowa budowa
