System MICRO
System MICRO
Mały, kompaktowy i szybki system sterowania
Yaskawa Polska Produkty PLC i zdalne systemy I/O System MICRO System MICRO
Opis produktu
Zaprojektowany jako niezależny sterownik PLC, MICRO CPU wyróżnia się nowoczesnym designem, kompaktowym rozmiarem i dużym zagęszczeniem kanałów I/O. Nowa koncepcja diagnostyki i obsługi umożliwia użytkownikowi szybkie zapoznanie się z podstawowymi informacjami nt. pracy systemu. Rezultatem jest nowoczesny i funkcjonalny projekt, który jest unikalny w świecie automatyki. Przy szerokości mniejszej niż 72 mm MICRO PLC jest do 50% mniejszy niż typowe sterowniki tej klasy, oferując nowe rozwiązania i możliwości w zakresie wydajności i wymagań przestrzennych.
Szybko, szybciej, MICRO
W połączeniu ze swoją kompaktowością unikalność nowego MICRO bazuje na technologii SPEED7 o największych częstotliwościach zegara i bardzo szybkim przetwarzaniem programu. Dzięki temu możliwe jest np. precyzyjne pozycjonowanie i różne zadania sterowania. Dodatkową korzyścią dużej szybkości pracy jest również szybka wymiana danych (48 MBit/) po magistrali wewnętrznej. Z wydajnością „dużych” CPU nowy MICRO PLC jest najszybszym sterownikiem „micro” dostępnym obecnie na rynku.
Duże zagęszczenie WE/WY
Kolejną zaletą MICRO jest bardzo duże zagęszczenie kanałów wejść/wyjść. Z 30 zintegrowanymi I/O na pokładzie oferuje wielorakie opcje zastosowania jako niezależne CPU i może być rozszerzane do 8 modułów. Na początku sprzedaży dostępne będą moduły cyfrowe (16 wejść, 16 wyjść, 16 wejść/wyjść, 8 wyjść przekaźnikowych), gama modułów będzie sukcesywnie rozszerzana poprzez dobrze znane i potrzebne typy modułów. W maksymalnie rozbudowanym sterowniku użytkownik będzie miał dostępne dla swoich potrzeb do 158 wejść/wyjść.
Pewne okablowanie, dzięki technologii sprężynowej
Wtyki do podłączenia okablowania w sterowniku „MICRO’ są niezależnie odłączalne i dlatego odpowiednie dla celów łatwego podpięcia okablowania przy seryjnej produkcji. Wyposażone w technologię push-in mogą być montowane i wymieniane szybko i łatwo bez dodatkowych narzędzi. Ten fakt redukuje czas przestoju systemu, zakładu i przyspiesza obsługę.
Łatwa i intuicyjna diagnostyka
Alokacja diod diagnostycznych LED bezpośrednio na każdym wtyku pozwala użytkownikowi na łatwe i precyzyjne diagnozowanie stanu kanału nawet przy tak dużym ich zagęszczeniu. Dodatkowo VIPA Controls oferuje użytkownikowi łatwy i nowoczesny dostęp poprzez opcjonalny adapter Bluetooth. To umożliwia szybki i łatwy dostęp do wizualizacji i stanu pracy oraz zaawansowanej diagnostyki poprzez smartfona czy tableta.
Interfejsy, komunikacja i pamięć
Dostępny jest aktywny, dwuportowy switch dla dostępu online, programowania i komunikacji. Switch jest przygotowany dla przyszłych aplikacji PROFINET. Funkcjonalność „MICRO” może być w łatwy sposób rozszerzana poprzez planowaną w przyszłości funkcjonalność PROFINET czy webserwer – wszystko wyłącznie poprzez zmianę firmware’u.
MICRO PLC komunikuje się poprze Ethernet TCP/IP (otwarta komunikacja, Modbus TCP itp.) jako standard. Użytkownik ma również możliwość użycia funkcjonalności PROFIBUS Slave, PtP czy MPI poprzez moduł rozszerzający. Dalsze funkcjonalności systemu SLIO takie jak większa pamięć, czy interfejsy komunikacyjne mogą być odblokowane w ramach potrzeby poprzez użycie zdobywającej wiele nagród karty VIPA Set Card (VSC) co jest unikalne w świecie automatyki.
W podstawowej wersji „MICRO” ma 64 kByte pamięci roboczej, które może być rozszerzane do maks. 128 kByte poprzez kartę VSC.
Docelowe aplikacje
Nowy MICRO PLC może być użyty jako wysokiej wydajności, mały lub mikro sterownik zarówno w maszynach seryjnej produkcji jak również prototypach. Może być zastosowany również jako centralny i zdecentralizowany system sterowania w fabrykach. Oczywiście ponieważ jest sterownikiem kompaktowym jest odpowiedni również dla automatyki budynkowej.
- Zasilanie
- x Nie
- Input Voltage
- x Nie
- Current Consumption
- x Nie
- Max. current drain at backplane bus
- x Nie
- Max. current drain load supply
- x Nie
- Current consumption from backplane bus
- x Nie
- Current consumption from load voltage L+ (without load)
- x Nie
- Power Loss
- x Nie
- Number of inputs (digital)
- x Nie
- Rated load voltage (digital)
- x Nie
- Current consumption from load voltage L+ (without load)
- x Nie
- Signal logic input (digital)
- x Nie
- Input characteristic curve (digital)
- x Nie
- Initial data size (digital)
- x Nie
- Number of outputs (digital)
- x Nie
- Rated load voltage (digital output)
- x Nie
- Current consumption from load voltage L+ (without load)
- x Nie
- Signal logic output (digital)
- x Nie
- Initial data size (digital)
- x Nie
- Number of inputs (analog)
- x Nie
- Rated load voltage (analog)
- x Nie
- Current consumption from load voltage L+ (without load)
- x Nie
- Voltage inputs (analog)
- x Nie
- Current inputs (analog)
- x Nie
- Resolution in bit
- x Nie
- Measurement principle
- x Nie
- Basic conversion time
- x Nie
- Initial data size
- x Nie
- Number of outputs (analog)
- x Nie
- Output voltage ranges
- x Nie
- Output current ranges
- x Nie
- Resolution in bit (analog)
- x Nie
- Conversion time (analog)
- x Nie
- Output data size (analog)
- x Nie
- Number of counters
- x Nie
- Counter width
- x Nie
- Maximum input frequency
- x Nie
- Maximum count frequency
- x Nie
- Maximum count frequency
- x Nie
- Maximum count frequency
- x Nie
- Maximum count frequency
- x Nie
- Number of channels
- x Nie
- Input voltage (rated value)
- x Nie
- Power stage
- x Nie
- PWM frequency
- x Nie
- Type of encoder
- x Nie
- Encoder frequency
- x Nie
- Encoder resolution (internal)
- x Nie
- Control type
- x Nie
- Terminal voltage max.
- x Nie
- Terminal current max.
- x Nie
- Total current per module, max.
- x Nie
- Number of clamps
- x Nie
- Binding of potential
- x Nie
- Point-to-point protocol
- x Nie
- Encoder Supply: Number of outputs (L+n)
- x Nie
- Rated output current
- x Nie
- Port mode
- x Nie
- Load memory, integrated
- x Nie
- Work memory, integrated
- x Nie
- Work memory, maximal
- x Nie
- Memory card slot
- x Nie
- Racks, max.
- x Nie
- Modules per rack, max.
- x Nie
- Fieldbus
- x Nie
- Connector
- x Nie
- Topology
- x Nie
- Transmission speed, max.
- x Nie
- Address range inputs, max.
- x Nie
- Address range inputs, max.
- x Nie
- Material
- x Nie
- Montaż
- x Nie
- Dimensions Weight
- x Nie
- Dimensions Height
- x Nie
- Dimensions Depth
- x Nie
- Net weight
- x Nie
- Gross weight
- x Nie
- Certifications
- x Nie
- Safety protocol
- x Nie
- Safety requirements
- x Nie
- Circuit monitoring
- x Nie
- Operating temperature Min
- x Nie
- Operating temperature Max
- x Nie
Pobierz
| Nazwa | |||
|

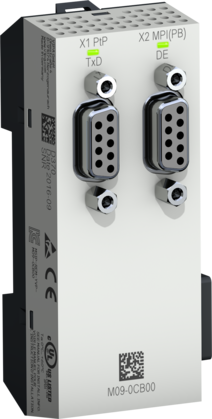

Erweiterungen 2xRS485 - M09-0CB00
Datenblatt für MICRO Erweiterung M09-0CB00 Data sheet | niemiecki |
Data sheet | niemiecki | |
|
Extension 2xRS485 - M09-0CB00
Datasheet for MICRO Extension M09-0CB00 Data sheet | angielski |
Data sheet | angielski | |
|
EU-Declaration of Conformity - MICRO
state: 04.02.2020 Certification | niemiecki, angielski |
Certification | niemiecki, angielski | |
| UL MICRO Certification | angielski | Certification | angielski | |
|
UK-Declaration of Conformity - MICRO
state: 04.02.2022 Certification | angielski |
Certification | angielski | |
|
EU-Declaration of Conformity - MICRO
state: 04.02.2022 Certification | angielski, niemiecki |
Certification | angielski, niemiecki | |
| MTBF Overview Controls Systems Technical documentation | angielski, niemiecki | Technical documentation | angielski, niemiecki | |
| YASKAWA Controls MTBF Technical documentation | angielski | Technical documentation | angielski | |
|
3D-Data MICRO Extension
MICRO Extension module CAD/CAE | angielski, niemiecki |
CAD/CAE | angielski, niemiecki | |
| Yaskawa System Micro | ChinaRoHS Certification | | Certification | ||
|
System MICRO ePLAN Macros
Rev. 17-46 EPLAN | angielski |
EPLAN | angielski |
