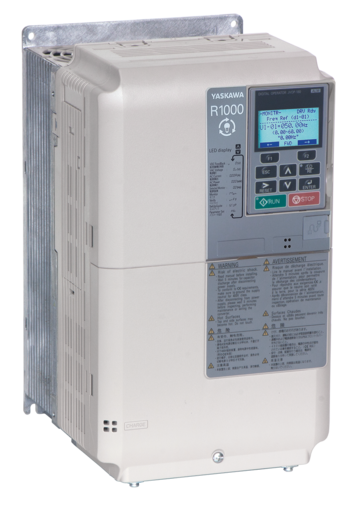

Seria R1000
CIMR-RC4A0073AAA
Moduł zwrotu energii
Opis produktu
R1000 to inteligentne i efektywne rozwiązanie stanowiące alternatywę dla dynamicznego hamowania. R1000 przeznaczony jest dla aplikacji z jedną lub wieloma osiami, w szczególności charakteryzujących się wysoką ilością energii generowanej podczas hamowania.
- Rezygnacja z rezystorów hamujących zapewnia redukcję zajmowanego miejsca oraz zmniejszenie wymagań dotyczących chłodzenia
- Umożliwia pracę w czterech kwadrantach bez rezystorów hamujących
- Znaczące zmniejszenie ryzyka pożaru ze względu na brak rezystorów hamujących
- Allows 4-quadrant-operation without braking resistors
Dane techniczne
- Zasilanie
- 400 V
- Prąd znamionowy wyjściowy (HD)
- x Nie
- Prąd znamionowy wyjściowy (ND)
- x Nie
- 50% ED Rated Output Current
- x Nie
- Overload Tolerance (ND)
- 120 % for 60 s
- Overload Tolerance (HD)
- 150 % for 60 s
- Maks. Moc silnika (tryb HD)
- x Nie
- Maks. Moc silnika (tryb ND)
- 75 kW
- Zasilanie wejściowe
- 3 fazy
- Filtr EMC
- x Nie
- Typ silnika
- x Nie
- Enkoder
- x Nie
- Zgodność z normami
- RoHS, CE, UL, UKCA
- Dopuszczalna energia regeneracyjna
- 73 kW
- Temperatura otoczenia (min)
- -10 °C
- Temperatura otoczenia (max)
- 40 °C
- Temperatura otoczenia (max) przy obniżeniu wartości znamionowych
- 50 °C
- Maks. Wilgotność (bez skraplania)
- 95 %
- Maks. Wysokość (zachowanie wart.znam.)
- 1000 m
- Maks. Wysokość (przy obniżeniu wart.znam.)
- 3000 m
- Wysokość
- 550 mm
- Szerokość
- 325 mm
- Głębokość
- 283 mm
- Waga
- 33 kg
- Cooling method
- Air cooling
- Załącznik
- IP00
- Specyfikacja
- Standard
- Analog Input
- 3
- Analog Output
- 2
- Digital Input
- 8
- Digital Output
- 4
- Safety Level
- x Nie
- Performance Level
- x Nie
- Torque Control
- Not available
- Tranzystor hamujący
- External
- Motor Thermal Protection
- Not available
- Max Output Frequency
- x Nie
